Scambiatore alto rendimento GH-R

Serie GH R, modulo scambiatore ad alto rendimento

Modulo scambiatore Serie GH K di Apen Group

Scambiatore alto rendimento GH-R

Serie GH R, modulo scambiatore ad alto rendimento

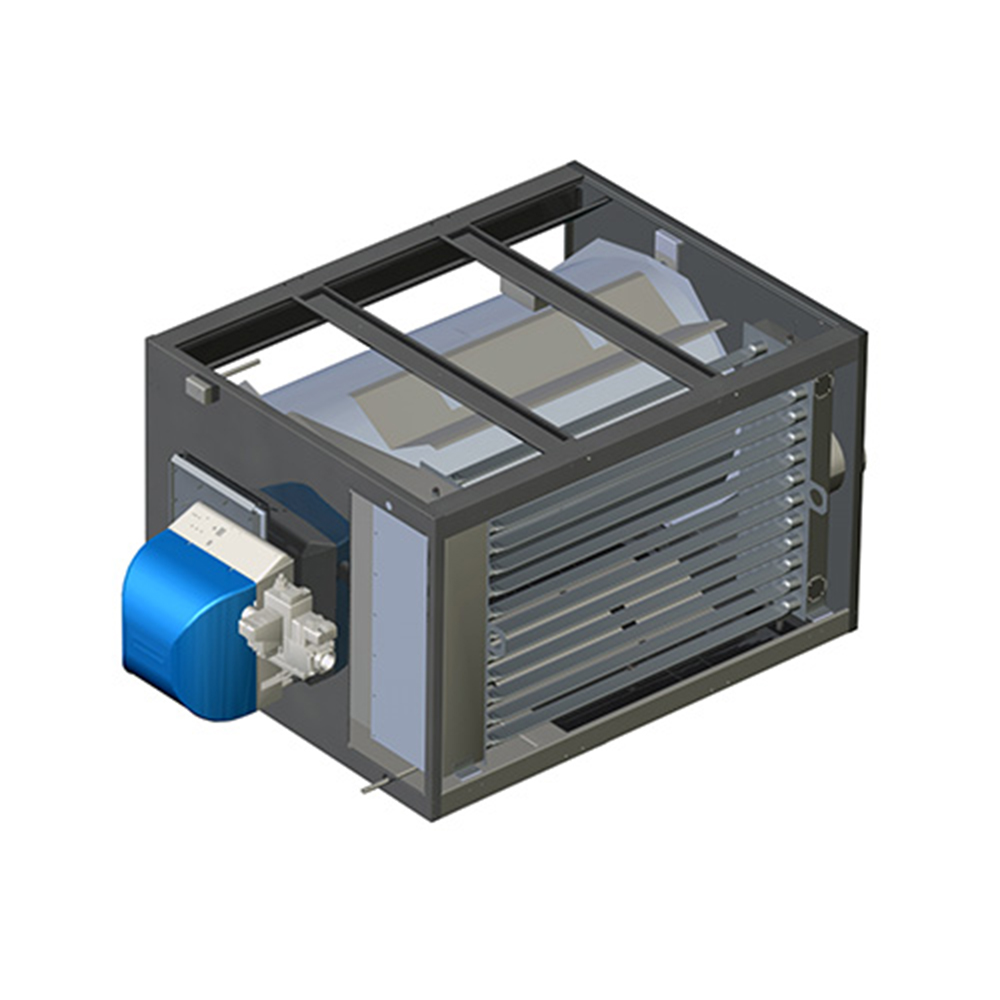

Il Modulo scambiatore GHR, dotato di un telaio leggero in lamiera zincata, fornito senza parte ventilante e senza pannellatura, è stato appositamente studiato per essere inserito nelle Unità di Trattamento Aria e Roof-Top come UNITA’ DI RISCALDAMENTO.

La potenza termica dei moduli GHR varia da 30 kW a 500 kW; è possibile inoltre raggiungere potenzialità più elevate assemblando più moduli, sia IN SERIE che IN PARALLELO.



Caratteristiche Tecniche

  • Potenzialità da 30 kW a 500 kW.
  • Rendimento fino al 103%.
  • Massima efficienza energetica con modulazione di fiamma e funzionamento ad alto rendimento
  • Struttura portante in lamiera zincata.
  • Scambiatore di calore ad alto rendimento, in acciaio inox a basso contenuto di carbonio costituito da un fascio tubiero a sezione conica, con profilo aerodinamico (basse perdite di pressione lato aria e alto rendimento).
  • Scarico condensa.
  • Possibilità di montaggio di qualsiasi tipo di bruciatore modulante a gas.

Area Download

Richiedi Informazioni

Schede Capitolato

GH -R Alto Rendimento

MODELLOPORTATA TERMICA FOCOLARE MIN kWPORTATA TERMICA FOCOLARE MAX kWPOTENZA TERMICA RESA MIN kWPOTENZA TERMICA RESA MAX kWRENDIMENTO MAX %RENDIMENTO MIN %SCARICA SCHEDA
GHR7580IT 14,0 32,0 14,3 29,8 102,5 93,1 Scarica PDF
GHR7680IT22,0 58,022,554,3102,493,6Scarica PDF
GHR7780IT 26,590,027,184,8102,494,2Scarica PDF
GHR7880IT38,0115,938,5115,0101,294,3Scarica PDF
GHR7980IT48,0162,048,3153,1100,594,5Scarica PDF
GHR8080IT61,0217,061,6205,5101,094,7Scarica PDF
GHR8180IT74,0275,074,8261,3101,095,0Scarica PDF
GHR8280IT83,0345,083,8328,4101,095,2Scarica PDF
GHR8380IT95,0450,096,1430,1101,295,6Scarica PDF
